Описание

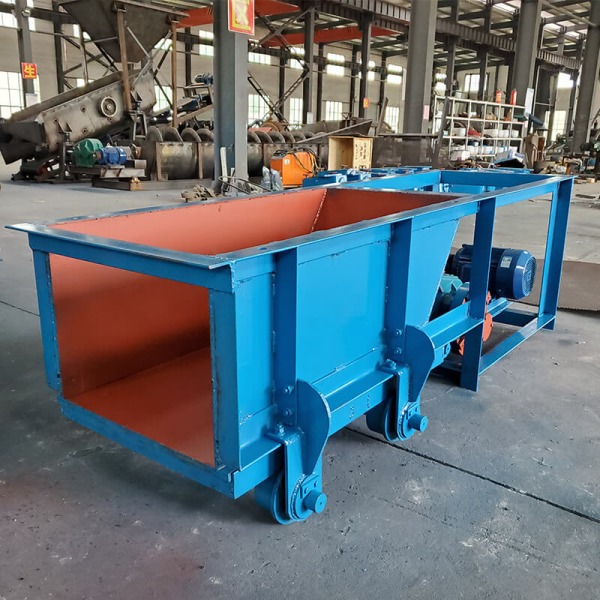

Имя: питатель,делать желобные питатели, желобный питатель,
Размер порта подачи: 980 мм
Вес: 1700kg
Производственная мощность: 10-90 т / ч
Область применения: Равномерная и непрерывная подача из силоса в дробильное, транспортное и другое оборудование широко используется в горнодобывающей, перерабатывающей, химической промышленности, отделах производства цемента и строительных материалов.
Лотковый желобный питатель, также известный как возвратно-поступательный или поворотный питатель, представляет собой оборудование желобного питателя, которое ранее использовалось при разгрузке резервуаров для хранения руды. Структура этих желобов различается от типа к типу, но все они имеют регулировочные цилиндры, которые регулируют высоту слоя материала; Нижняя часть конвейерного желоба представляет собой подающую пластину, которая перемещается вперед и назад. Отличие в том, что угол наклона подающей пластины разный. В общем, он наклонен вниз на 5 градусов по направлению разгрузки, с большим углом наклона (меньше статического угла укладки материала) и горизонтального типа. Возвратно-поступательные движения, встряхивающие движения и качательные движения - вот некоторые из действий подающей пластины. Все механизмы трансмиссии кривошипно-роторного типа.
Структура
Лотковый питатель 1 – секторный регулирующий плунжер; 2 – пластина транспортировочного желоба; 3 – подающая тарелка; 4 – ролик; 5 – шатун кривошипа; 6 – трансмиссия.
Принцип работы
Основными компонентами машины являются следующие: двигатель, редуктор, муфта, эксцентриковый механизм, пластина утечки, щелевая рама, ролик и т. д. Обычно она расположена в нижней части разгрузочного отверстия силоса, и руда падает в пластина утечки на дне бака. Нижняя герметичная пластина установлена на ролике, который через эксцентриковый механизм соединен с редуктором двойного выходного вала, а затем с двигателем через муфту. Редуктор приводится в движение двигателем через магнитная муфта, а эксцентриковый диск и диск утечки оборудования в нижней части щелевой рамы и между роликами перемещаются вперед и назад по прямой линии, чтобы подача была равномерной.
Ход 20-60 раз/мин совершает нижняя пластина паза, которая перемещается на 20-200мм. Ход можно отрегулировать с помощью эксцентрикового колеса приводного устройства, а расстояние эксцентрика составляет половину хода. Для вязкой руды эксцентриситет не должен быть меньше 30 мм в соответствии с производственной практикой некоторых обогатительных фабрик. Примерно в 2-2.5 раза размер частиц корма равен ширине желоба кормушки. Лотковый питатель может обеспечить подачу железной руды с размером частиц менее 500 мм. Выбранная спецификация - лотковый питатель 980 * 1240 с размером подаваемых частиц 350-0 мм, который подходит для питающего оборудования щековой дробилки 400 * 600.
| Модель | Размер выхода (мм) | Максимальный размер подачи (мм) | Производительность (т / ч) | Модель двигателя | Мощность двигателя (кВт) | Вес (кг) |
| DME600 * 500 | 600*500 | 200 | 10-50 | Y112M-4 | 4 | 1045 |
| DME700 * 500 | 700*500 | 250 | 10-60 | Y112M-4 | 4 | 1100 |
| DME1240 * 500 | 1240*500 | 350 | 36-90 | Y160M-6 | 7.5 | 1710 |
Преимущества
- Существуют различные способы установки, которые могут быть установлены на земле или над разгрузочным отверстием рудного бункера;
- Количество желоба и скорость регулировки можно быстро и точно изменить, а операция удобна;
- Он небольшой, поэтому экономит место и снижает затраты на установку.
