Beschrijving

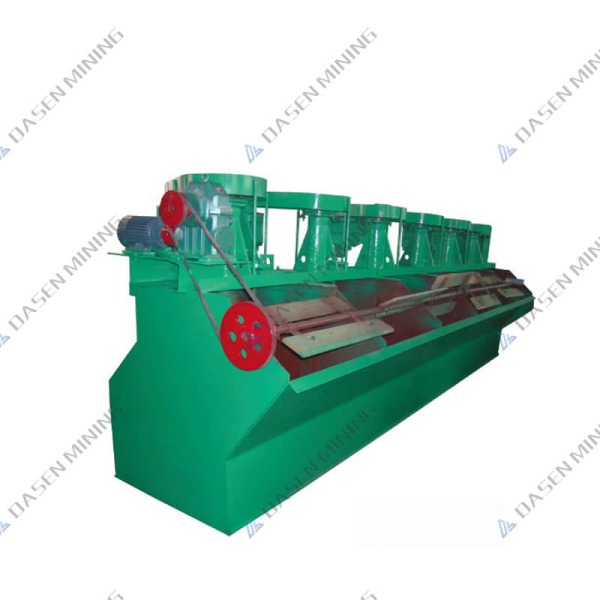

Naam: Opblaasbare type sub-beluchtingsflotatiemachine, opblaasbaar flotatie-apparaat, BS-K opblaasbare flotatiecel
Tankinhoud: 2.8-24m³
Verwerkingscapaciteit: 0.4-20 m³/min
Toepassingsgebied: Selecteer non-ferro metalen zoals koper, zink, lood, nikkel, goud, enz., en kan ook worden gebruikt voor een grove selectie en selectie van ferrometalen en non-metalen.
Het opblaasbare drijflichaam BS-K, ook wel een opblaasbare mechanische roerflotatiemachine genoemd, heeft een vergelijkbaar ontwerp met de XCF/KYF-flotatiemachine. Het apparaat staat bekend om zijn robuuste prestaties en heeft een conische waaiersectie, radiaal statorpad en minimale slijtage voor een langere levensduur. De krachtige roerwerking voorkomt effectief ertsophoping in het U-vormige groeflichaam. De lichtgewicht ascomponenten en stator die in het groeflichaam zijn geïntegreerd, vereenvoudigen de installatie.
- Uitzonderlijke scheidingsefficiëntie: Het proces genereert kleine, gelijkmatig verdeelde bellen, wat resulteert in hoge verrijkingsverhoudingen en winningspercentages. Hierdoor is het ideaal voor fijnkorrelige mineraalscheiding.
- Hoge precisie en capaciteit: Het systeem biedt nauwkeurige sorteermogelijkheden en een robuuste verwerkingscapaciteit.
- Vereenvoudigde bediening en onderhoud: De machine heeft een eenvoudig ontwerp, is gemakkelijk te onderhouden, werkt veilig en is energiezuinig.
- Flexibele automatisering: Door een juiste configuratie kan geautomatiseerde productie eenvoudig worden gerealiseerd.
Werkend principe:
Terwijl de waaier draait, wordt pulp van rond de bodem van de tank vanaf het onderste uiteinde van de waaier in de schoepen van de waaier gezogen.
Tegelijkertijd komt de lagedruklucht die door de blower wordt aangevoerd de holle as en de luchtverdeler van de waaierholte binnen. Nadat de pulp en de lucht volledig tussen de bladen zijn gemengd, worden ze schuin omhoog geduwd vanaf de omtrek van de bovenste helft van de waaier en komen ze de hele tank binnen nadat ze door de stator zijn gestabiliseerd en georiënteerd. De bellen stijgen naar de schuimstabilisatiezone en na het verrijkingsproces stroomt het schuim over van de overloop en komt het in de schuimtank. Een ander deel van de pulp stroomt naar het onderste deel van de waaier en wordt door de waaier geroerd om opnieuw gemineraliseerde bellen te vormen. De resterende pulp stroomt naar de volgende tank totdat het afval wordt. Terwijl het naar het onderste deel van de waaier stroomt, wordt een ander deel van de pulp opnieuw geroerd tot gemineraliseerde bellen. De resterende pulp stroomt naar de volgende tank en wordt afval.
- Flotatie is vrijwel onafhankelijk van de dichtheid van mineralen als het gaat om de schommelingen in de concentratie. Chalcopyriet en kwarts hebben bijvoorbeeld een dichtheid van 4.2 voor de eerste en 2.68 voor de laatste. Hoewel chalcopyriet een zwaar mineraal is, drijft het gemakkelijk, in tegenstelling tot kwarts, dat zinkt. De drijfbaarheid van mineralen is gecorreleerd met de affiniteit van water multi-tank flotatiemachines. Drijvende mineralen die een hoge affiniteit voor water hebben en gemakkelijk door water worden bevochtigd, maken het moeilijk om aan de bellen te hechten. Mineralen die weinig affiniteit voor water hebben en niet gemakkelijk door water worden bevochtigd, drijven meestal.
| Model | Volume van tank (m) | Roterende snelheid van rotor (r/min) | Winddruk (Mpa) | Overhandigingscapaciteit (m³/min) | Motorvermogen (kw) | Binnenmaat (mm) | Gewicht van enige tank (kg) |
| BS-K2.8 | 2.8 | 248 | 0.015 | 0.4-3 | Y160M2-8.5 / 5.5 | 1550 * 1550 * 1350 | 1740 |
| BS-K4 | 4.0 | 210 | 0.5-4 | Y160L-8 / 7.5 | 1850 * 1850 * 1550 | 2568 | |
| BS-K8 | 8.0 | 180 | 1.0-8.0 | Y180L-6 / 15 | 2350 * 2350 * 1950 | 4460 | |
| BS-K16 | 16.0 | 160 | 2.0-15.0 | Y250M-8 / 30 | 2800 * 2800 * 2400 | 9231 | |
| BS-K24 | 24.0 | 154 | 7-20 | Y280S-8 / 37 | 3200 * 3200 * 2800 | 11107 |
Voordelen van het BS-K opblaasbare drijflichaam
Het BS-K opblaasbare flotatie-apparaat onderscheidt zich door zijn goed ontworpen structuur en uitzonderlijke prestaties. Met een U-vormig groeflichaam minimaliseert het apparaat de afzetting van afvalresten. Uitgerust met een hoofdas op het frame, biedt het een eenvoudige installatie en een lichtgewicht ontwerp. Een kleine waaierdiameter en lage omtreksnelheid dragen bij aan een lager energieverbruik.
De belangrijkste voordelen zijn:
- Hoge flotatie-index
- Minimale slijtage van componenten
- Aanzienlijke energiebesparing (30-50%)
- Efficiënte lucht- en bellenverspreiding
- Stabiele schuimvorming
- Volledige suspensie van vaste deeltjes
- Optimale menging van slib en gas
Instructies voor het gebruik van flotatiecellen
Bij bestelling van het opblaasbare drijflichaam BS-K dient u het gewenste modelaantal en de volgende gegevens op te geven:
- Configuratieschema en voedingsmethode
- Aantal en transmissiemodus van de schraperaandrijving (rechts of links)
- Hoeveelheid ertstoevoerbox, middelste box en ruwe ertsbox
Let op: het apparaat wordt niet geleverd met een in de fabriek geïnstalleerd motorstartapparaat. De poort is op maat gemaakt volgens de specificaties van de fabrikant, met grootschalige flotatiemachines die motorpoorten gebruiken.
